異形銅件錫焊難題破解：海拓高頻焊接機無明火高效焊接方案

在儀表制造、電子元件等領域，異形銅件（如壓力表頭、復雜線束接頭）的錫焊常因結構不規則、熱傳導不均導致焊接困難。傳統烙鐵焊受限于加熱速度慢、溫度控制粗放，難以應對精密需求。海拓高頻焊接機以無明火加熱、秒級升溫、磁場精準聚焦的特性，成為異形銅件錫焊的理想解決方案，尤其適配壓力表頭這類對焊接精度與安全性要求高的場景。

一、異形銅件錫焊核心挑戰

1. 結構復雜性導致焊接盲區

典型場景：

壓力表頭銅件（材質 H62 黃銅）包含螺紋接口、薄壁導管（壁厚 0.8mm）、異形法蘭等結構，傳統烙鐵難以同時加熱多部位；
焊接面可能為曲面、深孔或狹小縫隙（如直徑≤3mm 的導管內部），烙鐵頭無法深入。

2. 熱敏感元件保護難題

壓力表頭特性：

內部集成敏感電子元件（如壓力傳感器芯片），傳統火焰焊或烙鐵焊的熱輻射可能導致元件損壞；
錫焊熔點低（220-260℃），但銅件熱傳導快，需精準控制加熱區域，避免過熱熔塌。

3. 傳統烙鐵焊的效率瓶頸

加熱速度慢：
烙鐵頭需先預熱至 350℃，再傳導至銅件，焊接一個壓力表頭需 30 秒以上，且溫度均勻性差（偏差 ±20℃）；
人工依賴高：
需熟練技工手持烙鐵調整角度，異形件焊接合格率僅 60-70%，返工率高。

二、海拓高頻焊接機錫焊優勢：無明火 + 精準控溫

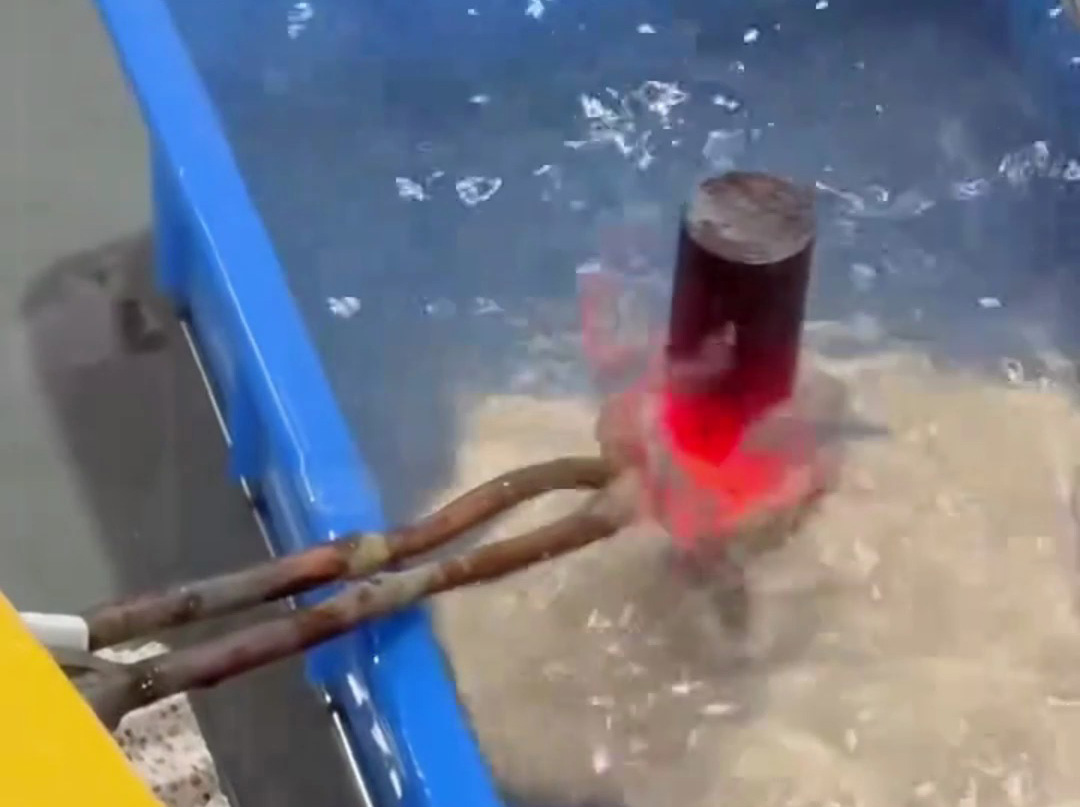

1. 非接觸式感應加熱原理

高頻磁場聚焦能量：
感應線圈通入 200-400kHz 高頻電流，在銅件表面激發渦流生熱，加熱速度達 50℃/ 秒，1-3 秒內焊接區域升溫至錫焊溫度（250±10℃），而銅件基體溫度＜100℃，保護內部元件。
仿形線圈適配異形結構：

針對壓力表頭螺紋接口，設計螺旋式感應線圈，磁場沿螺紋軸向分布，確保牙頂與牙底同步加熱；
對于薄壁導管，采用微型環形線圈（內徑 φ4mm），精準包裹焊接區域，避免加熱無關部位。

2. 無明火焊接的安全性突破

杜絕火災風險：
全程無明火、無電弧，適合易燃易爆環境（如氣體壓力表生產線），符合 ATEX 防爆標準。
低輻射環保工藝：
高頻電磁場被線圈屏蔽層有效隔離，操作人員接觸輻射值＜10μT（國標安全限值 40μT），可長期安全作業。

3. 焊接質量全面提升

維度	高頻焊接機	傳統烙鐵焊
焊接時間	2-5 秒 / 焊點	20-30 秒 / 焊點
溫度均勻性	±5℃	±20℃
焊點強度	拉脫力≥50N（φ6mm 導管）	拉脫力 30-40N
外觀質量	錫層光滑無堆料	易出現焊瘤、虛焊

三、壓力表頭銅錫焊實戰方案

1. 設備與工裝配置

高頻焊機型號：HT-SH-15（8kW，30kHz）
感應線圈：定制 L 型線圈（適配表頭法蘭與導管夾角）
輔助工具：

真空吸筆（定位 0.1mm 超薄錫片）；
氮?dú)鈬娮欤ê附訒r通入氮?dú)猓髁?1L/min，抑制銅氧化）。

2. 焊接工藝流程

預處理：

銅件焊接面用 10% 稀硫酸酸洗 10 秒，去除氧化膜后用去離子水沖洗；
裁剪 0.05mm 厚錫片（純度 99.9%），尺寸比焊接面大 10%，用助焊劑（松香酒精溶液）涂抹雙面。

定位與加熱：

將錫片嵌入導管與法蘭接口間隙，手持線圈對準焊接區域，保持 3-5mm 間距；
啟動設備，功率設定 4kW，加熱 2.5 秒，觀察到錫片熔融后立即停機，利用余溫使錫液鋪展。

冷卻與檢測：

自然空冷 5 秒，用無水酒精擦拭表面助焊劑殘留；
氣密性測試：對導管充入 0.1MPa 氣壓，浸入水中 30 秒無氣泡為合格。

3. 關鍵參數優化

頻率選擇：400kHz（集膚深度 0.15mm），確保熱量集中于銅件表層，避免薄壁導管燒穿；
功率曲線：采用 “階梯式加熱”（前 1 秒 4kW 快速升溫，后 1.5 秒 2kW 維持），防止錫液過熱飛濺。

四、對比傳統工藝的效益分析

1. 效率與成本

產能提升：
單人操作日產能從 80 件（烙鐵焊）提升至 500 件，效率提升 6 倍以上；
人工成本：
無需熟練技工，普工經 1 小時培訓即可上崗，年節約薪資成本 15 萬元（按 3 名技工計算）；
能耗成本：
單件耗電 0.005kWh，較烙鐵焊（0.02kWh / 件）節約 75%，年產能 10 萬件時節約電費 7500 元。

2. 質量可靠性

不良率下降：
虛焊、氣孔等缺陷率從 25% 降至 3% 以下，減少壓力表售后返修率 90%；
長期穩定性：
高頻焊接的錫層厚度均勻（0.1-0.2mm），經 85℃高溫老化測試，焊點電阻波動＜5%，滿足工業儀表長期使用要求。

五、異形銅件錫焊通用技巧

1. 線圈設計原則

磁場方向：
線圈纏繞方向需與銅件軸線垂直（如導管焊接）或平行（如平面法蘭焊接），確保渦流方向與焊接面一致；
多段式線圈：
對復雜結構（如 T 型接頭），采用分段線圈組合（主線圈 + 輔助線圈），分區控制加熱強度。

2. 錫料與助焊劑選型

錫料選擇：

黃銅件：含銀 3% 的錫銀銅焊料（熔點 217℃），增強結合力；
紫銅件：純錫焊料（熔點 232℃），確保導電率＞10% IACS；

助焊劑升級：
使用免清洗助焊劑（固體含量＜5%），焊接后無需化學清洗，符合 RoHS 環保要求。

六、設備選型與擴展應用

1. 機型推薦

型號	功率	頻率范圍	最小適用尺寸	典型應用
HT-SH-15	8kW	30-80kHz	φ3mm 導管	儀表元件、電子線束
HT-SH-40	25kW	30-80kHz	10mm 法蘭	工業閥門、制冷配件

2. 智能化升級

視覺引導系統：
加裝工業相機實時識別異形件焊接位置，自動調整線圈高度與功率，適配多品種小批量生產；
數據追溯模塊：
記錄每件產品的焊接時間、溫度、錫料用量等數據，滿足 ISO 9001 質量追溯要求。

七、結論：高頻焊接重新定義異形件錫焊標準

海拓高頻焊接機以 “非接觸、精準熱、無明火” 的特性，成功破解異形銅件錫焊難題，尤其在壓力表頭等精密器件生產中表現卓越。其秒級焊接速度與亞毫米級加熱精度，不僅提升了生產效率與質量可靠性，更降低了對熟練技工的依賴，為自動化生產奠定基礎。對于傳統工藝難以攻克的焊接場景，高頻焊接正成為破局關鍵 —— 讓每一個異形焊點，都成為精密與可靠的代名詞。
