不銹鋼鍋邊退火拉伸自動化設備：簡易高效的鍋具加工解決方案

在不銹鋼鍋具制造領域，鍋邊退火是拉伸成型的關鍵前道工序，直接影響后續加工精度與產品質量。這套簡易自動化設備通過傳送帶傳輸 + 高頻退火 + 夾具聯動的集成設計，實現不銹鋼鍋邊退火與拉伸的無縫銜接，解決傳統人工操作效率低、退火不均勻的問題。以下是設備架構、工藝流程及應用優勢的詳細解析：

一、設備核心架構與工藝流程

1. 全流程自動化設計

上料與傳輸模塊：

不銹鋼鍋坯由人工放置于傳送帶（速度 0.5-1m/min），通過限位擋板確保定位精度（偏差≤±1mm）；
傳送帶材質為耐高溫硅膠，避免劃傷鍋具表面，兼容直徑 180-300mm 的圓形鍋坯。

自動化夾具定位：

當鍋坯到達指定位置時，氣動夾具（定位精度 ±0.05mm）自動夾緊鍋邊，同時頂升機構將鍋坯垂直頂起，暴露待退火區域（鍋邊寬度 10-20mm）。

高頻退火模塊：

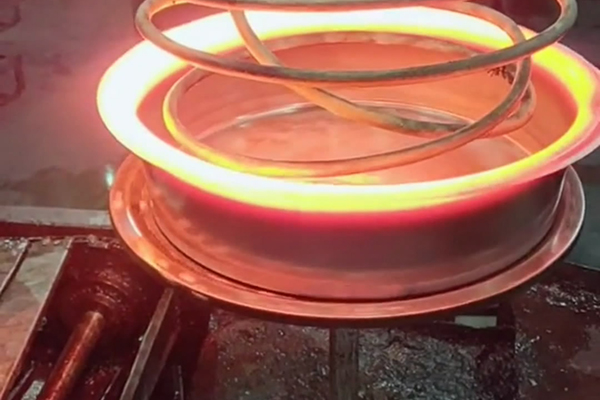

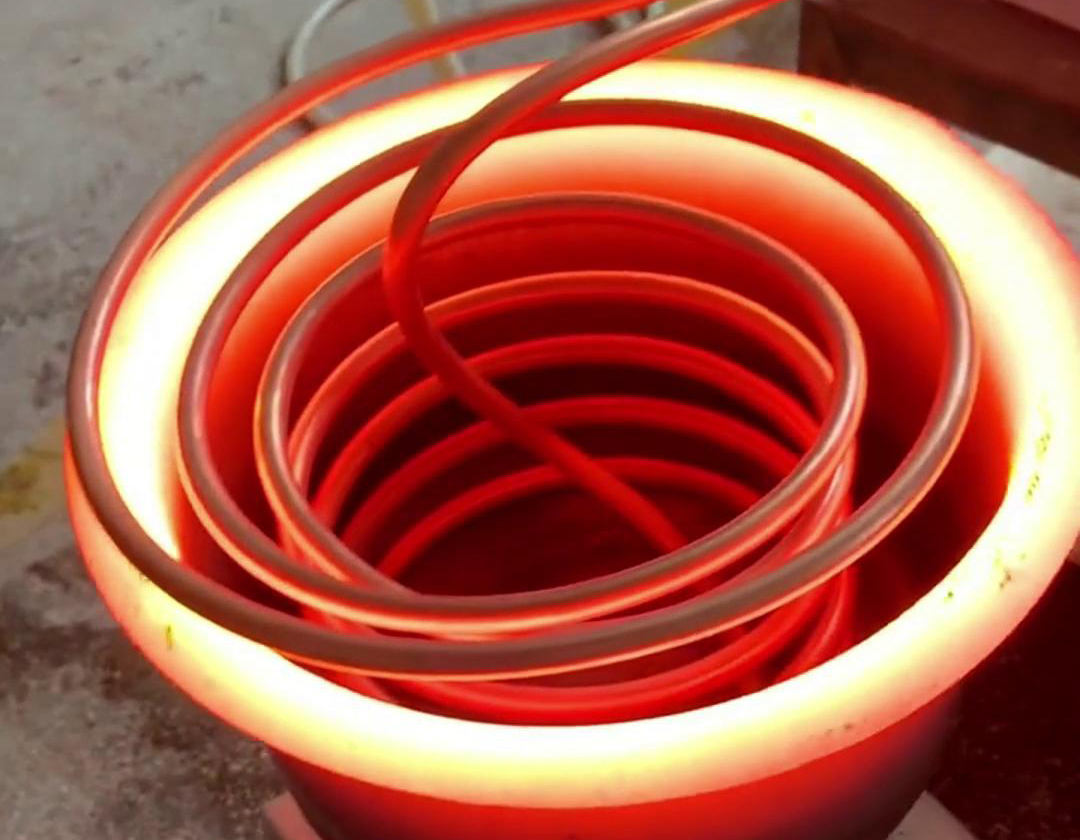

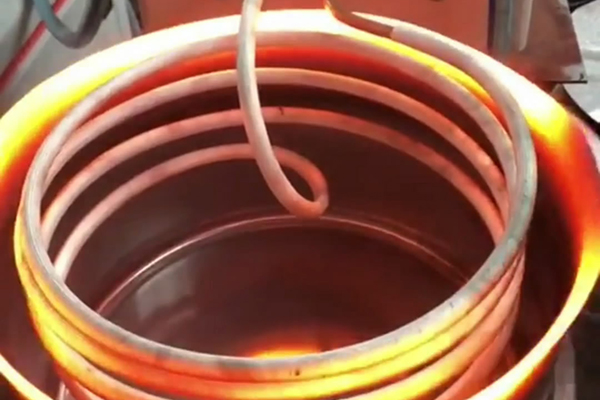

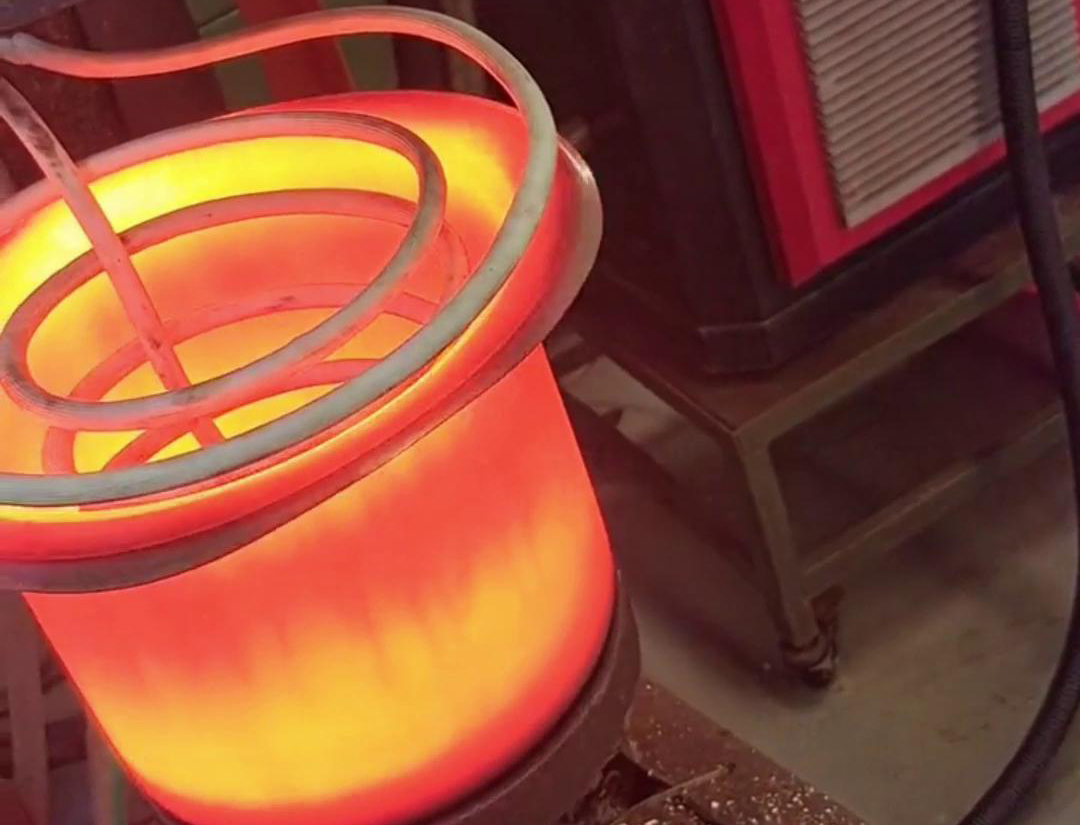

定制環形感應線圈（內徑比鍋坯大 20mm）下降至距鍋邊 5-8mm 處，通入 200kHz 高頻電流，3-5 秒內將鍋邊溫度升至 750-800℃（不銹鋼退火溫度區間）；
紅外測溫儀實時監測溫度，達到設定值后線圈自動升起，退火時間誤差≤±0.5 秒。

二次裝填與下料：

夾具松開后，鍋坯回落至傳送帶，由后續夾具推送至拉伸工位；
不合格品（如退火溫度不足）通過光電傳感器檢測，由分揀氣缸推入廢料槽，自動化率達 95% 以上。

2. 關鍵技術參數

模塊	參數值	說明
適用鍋坯尺寸	直徑 180-300mm，厚度 0.8-2mm	兼容主流不銹鋼鍋具規格（如 304 鋼）
退火溫度	750-800℃	奧氏體不銹鋼理想退火溫度
產能	300-500 件 / 小時	較人工退火效率提升 3-5 倍
功率	15-20kW	高頻電源能耗≤0.2kWh / 件

二、工藝優勢：精準退火與高效生產的雙重保障

1. 退火質量顯著提升

溫度均勻性：
鍋邊周向溫度偏差≤±5℃，較傳統火焰退火（偏差 ±15℃）大幅改善，避免因局部過熱導致的晶粒粗大或過燒缺陷。
組織優化：
退火后不銹鋼晶粒尺寸控制在 20-30μm（標準要求≤40μm），硬度從退火前的 HV200-250 降至 HV140-160，延伸率提升至 40% 以上，顯著提升后續拉伸成型性能。

2. 生產效率躍升

無人化作業：
僅需 1 名工人負責上料與設備監控，較傳統工藝減少 3-4 名操作人員，人工成本降低 60%。
無縫工序銜接：
退火與拉伸工位間距≤1 米，鍋坯無需二次搬運，縮短工藝周期 40%，配合后續自動化拉伸機，可實現 “退火 - 拉伸 - 翻邊” 全流程 30 秒 / 件的節拍。

3. 設備簡易性與靈活性

低成本投入：
設備總投資約 20-30 萬元，僅為全伺服自動化線的 1/3，適合中小型鍋具廠升級需求。
快速換型能力：
通過更換夾具模塊（更換時間≤10 分鐘），可兼容不同直徑鍋坯，支持多品種小批量生產。

三、典型應用場景與效果數據

1. 家用不銹鋼炒鍋退火

工件：直徑 280mm 炒鍋（材質 304 不銹鋼，厚度 1.2mm）；
工藝參數：

頻率 200kHz，功率 18kW，退火時間 4 秒；
感應線圈寬度 15mm，覆蓋鍋邊待退火區域；

效果：

拉伸成型后鍋邊裂紋率從傳統工藝的 8% 降至 1.5%；
表面粗糙度 Ra≤1.6μm，無需后續打磨，良率提升至 98%。

2. 商用不銹鋼湯鍋退火

工件：直徑 300mm 湯鍋（材質 430 不銹鋼，厚度 2.0mm）；
工藝挑戰：厚壁鍋邊退火需確保深層組織軟化；
解決方案：

采用 “雙頻退火” 工藝：先以 50kHz 預熱至 500℃（加熱深度 2mm），再以 200kHz 快速升溫至 800℃；
冷卻方式：空冷至室溫，避免急冷導致的應力殘留；

效果：退火后硬度均勻性偏差≤5HV，拉伸時最大減薄率達 35%，滿足商用鍋具高強度要求。

四、對比傳統退火工藝的突破

維度	自動化高頻退火設備	人工火焰退火	箱式爐退火
退火時間	3-5 秒 / 件	20-30 秒 / 件	10-15 分鐘 / 批
溫度控制	±5℃	依賴經驗	±15℃
能耗	0.15-0.25kWh / 件	1-2kWh / 件	5-8kWh / 批
人工干預	僅需上料	全程人工操作	需批量裝卸
適用批量	單件 / 小批量 / 大批量	小批量	大批量

五、設備維護與操作要點

1. 日常維護重點

夾具校準：每周用千分表檢測夾具定位精度，磨損超過 0.1mm 時及時更換；
線圈清潔：每日用壓縮空氣吹掃感應線圈表面金屬碎屑，避免短路風險；
紅外測溫校準：每月用標準黑體爐校準測溫模塊，確保溫度檢測誤差≤±2℃。

2. 安全操作規范

設備運行時保持安全距離≥1 米，避免高頻輻射；
更換夾具或線圈時切斷電源，防止意外啟動；
配備干粉滅火器，應對可能的短路起火風險。

六、投資回報與升級建議

1. 成本效益分析

年產能 30 萬件計算：

設備投資：25 萬元；
年節約人工成本：18 萬元（減少 3 名工人，月薪 5000 元）；
年節約材料損耗：因裂紋率降低，節約不銹鋼板材約 2 噸，成本 6 萬元；
投資回收期：約 14 個月。

2. 智能化升級路徑

加裝視覺檢測：在退火工位后增加工業相機，實時檢測鍋邊顏色（判斷溫度均勻性），不合格品自動剔除；
接入 MES 系統：記錄每件鍋坯的退火時間、溫度、夾具編號等數據，實現質量全追溯；
伺服電機升級：將氣動夾具更換為伺服電動夾具，定位精度提升至 ±0.02mm，適配更高精度鍋具生產。

這套簡易不銹鋼鍋邊退火拉伸自動化設備，以 “低成本、高適配、易維護” 的特性，為中小鍋具制造企業提供了一條高效的自動化升級路徑。其精準的溫度控制與流暢的工序銜接，不僅解決了傳統退火工藝的質量痛點，更以規?；a(chǎn)能力助力企業提升市場競爭力。無論是家用鍋具的大批量生產，還是商用廚具的定制化加工，該設備均能以穩定的表現成為生產線上的核心助力。
