銀觸點（廣泛用于繼電器、接觸器等電氣元件）的焊接質量直接影響導電性能與使用壽命，半自動化高頻焊接設備通過 “人工預裝 + 自動焊接” 的模式，在保證焊接精度的同時兼顧靈活性，尤其適配中小批量、多規格銀觸點的生產需求，以下是其工作流程與核心優勢解析。
整套設備的操作環節清晰劃分 “人工輔助” 與 “自動核心”，實現效率與質量的平衡：
人工前置操作（30-40 秒 / 件）
涂焊料：工人用專用工具在銀觸點或待焊基材（多為紫銅、黃銅）的接合面，均勻涂抹薄層焊料（常用銀銅焊料，熔點 650-700℃），確保焊料覆蓋整個接觸區域（厚度控制在 0.1-0.2mm，避免過多溢出）；
觸點安裝：將銀觸點精準放置在基材預設位置（如銅片的觸點凹槽），用定位工裝臨時固定（防止焊接時移位）；
裝夾模具：工人將預裝完成的工件放入高頻焊機的專用模具中，模具通過機械定位確保工件與感應線圈的相對位置固定（間隙 2-3mm，保證磁場集中）。
自動焊接環節（5-10 秒 / 件）

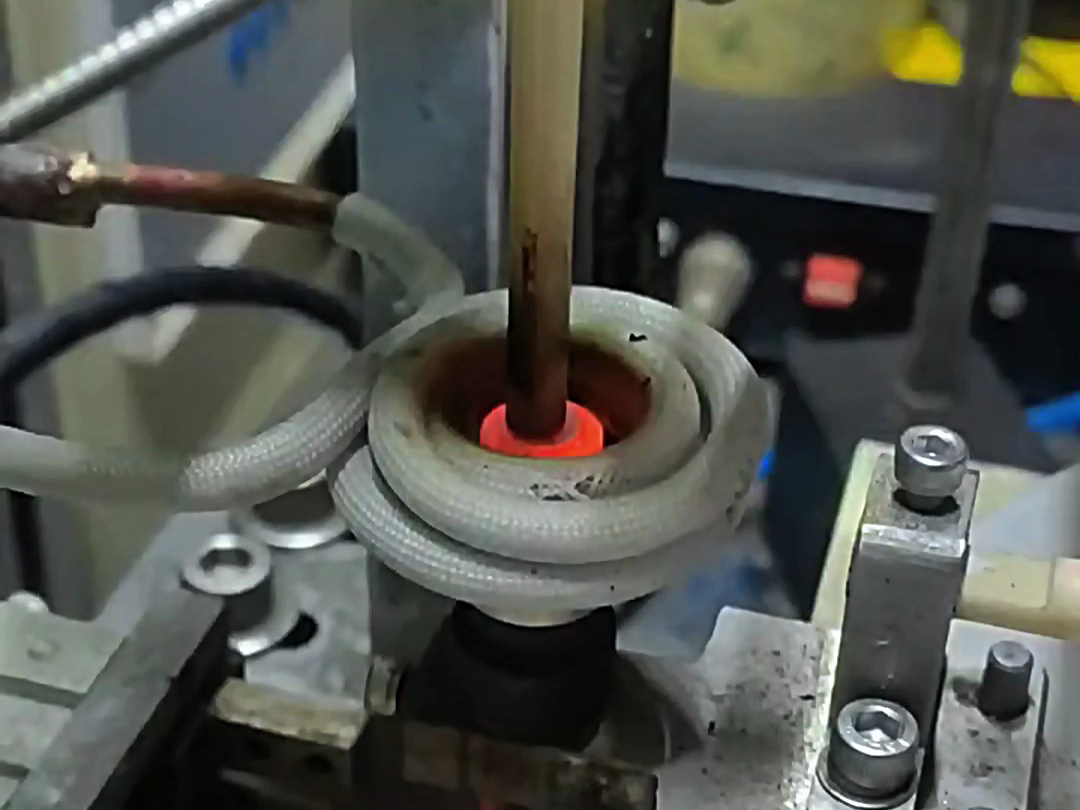

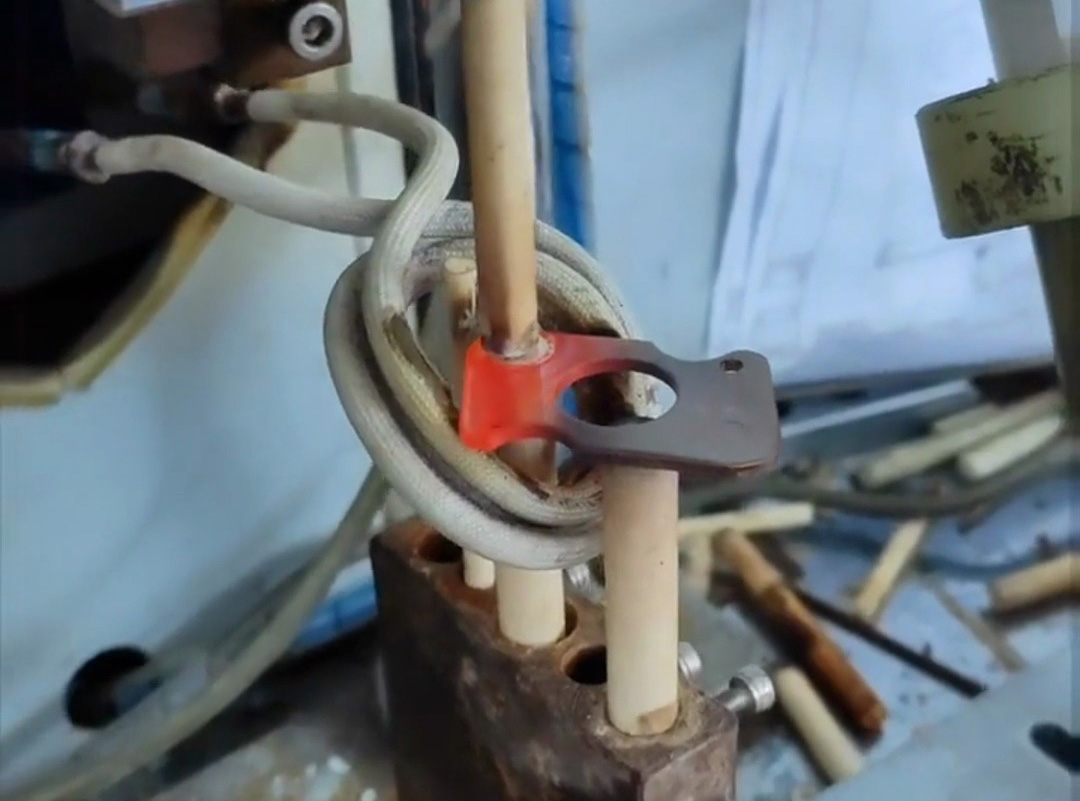

高頻加熱：?jiǎn)?dòng)設備后，高頻焊機（頻率 30-60kHz）自動輸出預設功率（根據銀觸點尺寸調整，通常 5-15kW），感應線圈產生交變磁場，使銀觸點與基材接觸區域在 3-5 秒內快速升溫至焊料熔點，焊料熔融并浸潤接合面；
保壓冷卻：加熱完成后，設備自動切換至保壓狀態（模具施加 5-10N 壓力，確保接合緊密），同時啟動風冷（或水冷），3-5 秒內完成焊料凝固；
自動停機：焊接完成后設備發出提示音，模具自動松開。
人工收尾操作（10 秒 / 件）
工人取下工件，檢查焊口外觀（無氣泡、無虛焊），放入周轉箱，進入下一循環。
相較于全人工焊接（效率低、一致性差）和全自動化生產線（投入高、換型難），這套半自動化設備的適配性顯著：
質量穩定性：自動焊接階段的功率、時間、壓力參數完全固定，焊口強度波動≤5%（人工焊接可達 ±20%），銀觸點焊接后的導電電阻穩定在 0.01Ω 以下（符合電氣元件標準）；
柔性生產：更換銀觸點規格（如直徑 3mm 換成 5mm）時，僅需更換模具與調整參數（10 分鐘內完成），適合多品種、小批量訂單（全自動化線換型需 1-2 小時）；
成本平衡：設備投入約為全自動化線的 1/3，且對工人技能要求低（培訓 1 天即可上崗），單班（8 小時）產能可達 800-1200 件，滿足中小廠家的生產需求。
某電器廠的應用數據顯示：采用該設備后，銀觸點焊接的合格率從人工焊接的 82% 提升至 98%，且因焊料用量精準（自動加熱減少浪費），材料成本降低 15%。
這套半自動化設備特別適合：
中小型繼電器、斷路器的銀觸點焊接（觸點直徑 1-10mm）；
定制化電氣元件生產（規格多變，全自動化線不經濟）；
新產品試產階段（快速調整工藝參數，驗證焊接效果）。
為保證焊接質量，需注意：
模具精度：模具定位誤差需≤0.05mm，否則會導致焊口偏移；
參數校準：每批次生產前試焊 3-5 件，通過金相檢測確認焊層厚度（建議 0.05-0.1mm），再鎖定參數；
線圈維護：每周清理感應線圈表面的氧化層（確保磁場強度穩定），延長線圈使用壽命（可達 1 萬次以上）。
銀觸點半自動化高頻焊接設備的本質是 “讓人工做擅長的柔性操作（預裝、取放），讓機器做精準的重復勞動（加熱、保壓）”，在保證焊接質量的同時，兼顧了生產靈活性與成本控制，成為中小規模銀觸點焊接的 “性價比之選”。對于追求 “質量達標 + 快速響應” 的廠家而言，這種 “半自動化” 恰恰是平衡效率與投入的最優解。
