拋棄傳統(tǒng)火焰焊接，改用手持式高頻焊機(jī)焊接銅管，憑借 “局部精準(zhǔn)加熱、即焊即成型” 的優(yōu)勢(shì)，成為空調(diào)制冷、水暖管道、醫(yī)療器械等領(lǐng)域的實(shí)用選擇。無論是添加焊料還是預(yù)設(shè)焊環(huán)，這套方案都能實(shí)現(xiàn)高效、高質(zhì)量的銅管連接，以下是具體操作邏輯與優(yōu)勢(shì)解析。
| 對(duì)比項(xiàng) | 手持式高頻焊機(jī) | 傳統(tǒng)火焰焊接 |
|---|
| 加熱方式 | 高頻磁場(chǎng)誘導(dǎo)銅管自身發(fā)熱（無明火） | 火焰直接加熱（明火，熱影響區(qū)大） |
| 溫度控制 | 精準(zhǔn)控溫（±5℃），僅焊接區(qū)升溫 | 溫度難控，易過熱導(dǎo)致銅管氧化、變形 |
| 操作靈活性 | 手持設(shè)備，適配狹小空間（如設(shè)備內(nèi)部管道） | 受火焰噴射角度限制，復(fù)雜場(chǎng)景操作困難 |
| 焊料適配 | 支持添加焊料或預(yù)設(shè)焊環(huán)（熔融更均勻） | 焊料易因火焰不穩(wěn)導(dǎo)致分布不均 |
| 安全性 | 無燃?xì)庑孤╋L(fēng)險(xiǎn)，無有毒煙氣 | 需燃?xì)夤?，存在明火安全隱患，有煙氣 |
某空調(diào)維修案例顯示：用高頻焊機(jī)焊接 Φ12mm 的紫銅管，單接口焊接時(shí)間從火焰焊接的 40 秒縮短至 15 秒，且焊口氧化層厚度減少 80%，后續(xù)耐壓測(cè)試合格率達(dá) 100%。
材料處理：用砂紙或銅刷清理銅管接口及待焊區(qū)域，去除氧化層、油污（確保焊料能充分浸潤）；若管徑不同（如變徑接頭），需提前將細(xì)管插入粗管 1-2mm（預(yù)留焊料填充空間）。
焊料 / 焊環(huán)準(zhǔn)備：
設(shè)備調(diào)試：根據(jù)銅管直徑選擇感應(yīng)線圈（Φ6-20mm 銅管適配直徑 8-25mm 的環(huán)形線圈），開機(jī)預(yù)熱設(shè)備，功率調(diào)至 5-15kW（管徑越大功率越高）。
定位與固定：用夾具將銅管接口對(duì)齊（間隙≤0.1mm），確保焊環(huán)緊貼接口縫隙（若松動(dòng)可纏一圈細(xì)銅絲固定）。

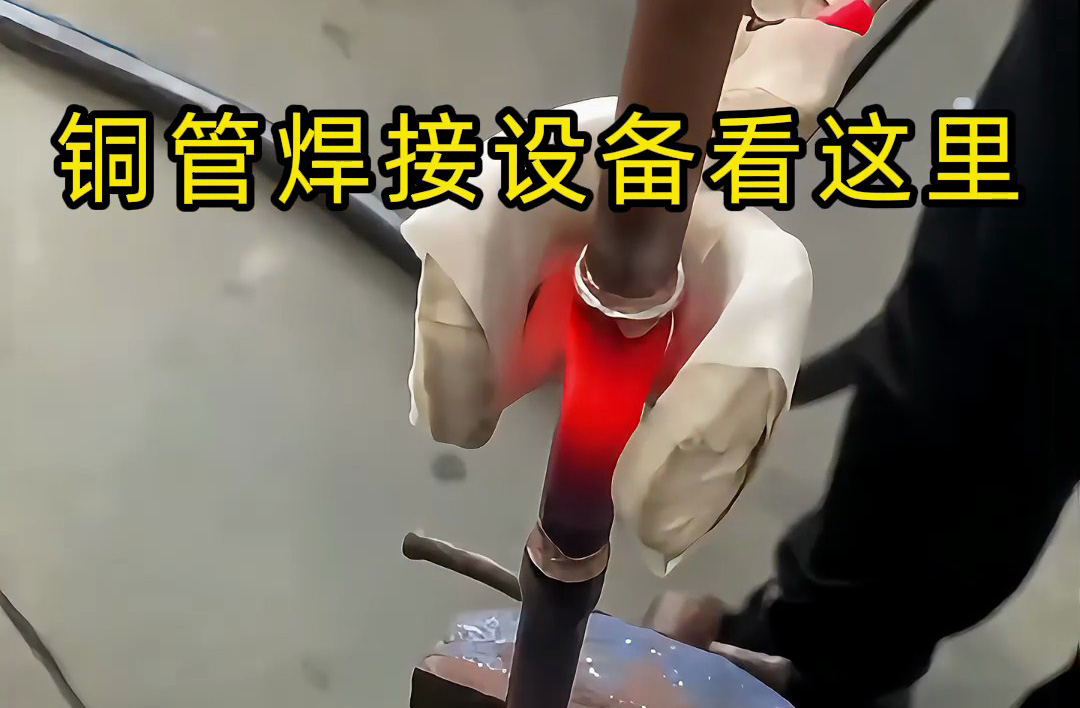

高頻加熱：手持感應(yīng)線圈套在焊環(huán)位置，保持線圈與銅管表面距離 2-3mm，啟動(dòng)設(shè)備 —— 高頻磁場(chǎng)（通常 30-60kHz）使銅管及焊環(huán)快速發(fā)熱，10-20 秒內(nèi)焊環(huán)熔融（觀察到焊料沿縫隙均勻流淌即可）。
停溫成型：焊料完全填充縫隙后立即斷電，保持接口不動(dòng) 3-5 秒（自然冷卻），焊料凝固后形成密封焊口。

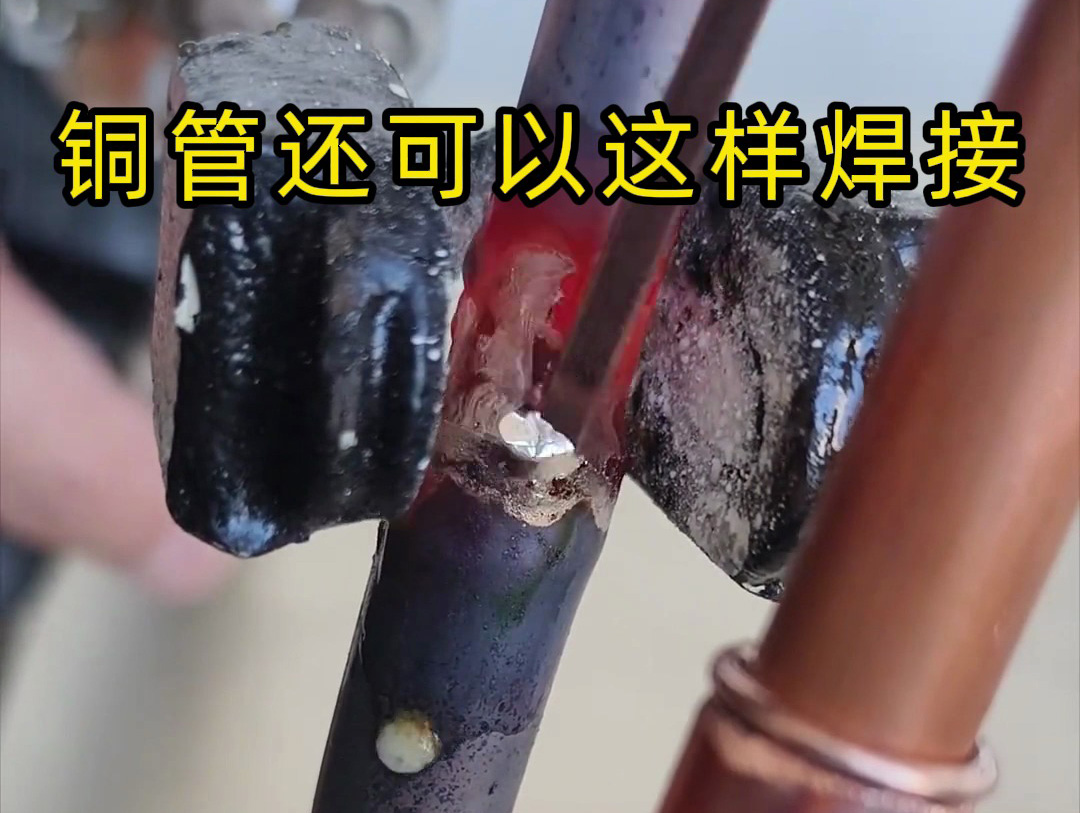

若用添加焊料方式：加熱至銅管發(fā)紅（約 650℃）時(shí)，用鑷子夾取焊料接觸接口 —— 焊料會(huì)因銅管高溫自行熔融并吸入縫隙，操作更靈活，適合非標(biāo)準(zhǔn)接口。
手持式高頻焊機(jī)特別適合這些銅管焊接場(chǎng)景：
空調(diào)、冰箱的蒸發(fā)器 / 冷凝器銅管連接（狹小空間內(nèi)精準(zhǔn)操作）；
醫(yī)用供氧系統(tǒng)的紫銅管無菌焊接（無煙氣污染）；
家裝水暖的銅管暗裝接頭（避免火焰損壞墻體、保溫層）。
日常維護(hù)只需做到：每次使用后用干布擦拭線圈（去除金屬碎屑），每周檢查電纜絕緣層（防止漏電），確保設(shè)備壽命與焊接穩(wěn)定性。
從視頻演示的實(shí)際效果來看，手持式高頻焊機(jī)通過 “無明火、控溫準(zhǔn)、效率高” 的特性，徹底改變了銅管焊接的傳統(tǒng)模式 —— 無論是新手還是熟手，都能快速掌握操作邏輯，尤其適合對(duì)焊接質(zhì)量、安全性有高要求的場(chǎng)合。如果你的銅管焊接場(chǎng)景還在依賴火焰，不妨試試這套方案，從準(zhǔn)備到成型的流暢性會(huì)讓你明顯感受到差異。
粵公網(wǎng)安備 44190002003728號(hào)
